結構設計

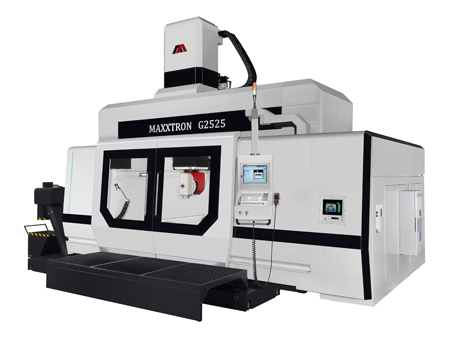

B系列為新一代專屬模具製造與精密零件加工所設計研發的高速龍門綜合加工中心機，高剛性機台結構
設計可承載高速度之銑削，可搭配高速直結式主軸增加機台重切削能力，縮短模具及零件加工時間。
l 全機採用高精密度傳動元件，確實達到高速度、高精度與高效率的製造要求。
l 超大立柱設計：獨特設計的立柱結構，比同級機種更為穩定，並以垂直方式與底座結合，比傳統式更能
l 保持整機幾何精度。
l 鞍座結構設計：
Ø 採階梯式空間設計，左右滑塊提升跨距，大大強化軸向動態剛性及增加切削剛性。
Ø 完全均勻對稱設計及完美的熱平衡結構設計，降低高速化所產生之熱變形，讓機身結構更穩定。
工作台
工作台經精密研磨，作為機器精度之基準，精密度可靠穩固。提高荷重量，並具有寬廣的加工範圍及
荷重能力。工作台具有10滑塊支撐，使荷重平均分佈於底座上，確保最大荷重時工作台之高剛性。
強韌剛性底座
機台底座採T型架構，剛性超強，配合各軸強化設計，與剛性與穩定性發揮到極致，提供可靠的基礎，
確保高速加工時的精確度。
內藏式主軸溫昇補償系統：【限IBAG 內藏式主軸】
全系列機台中內藏式主軸可選擇配備主軸溫昇補償系統，確保加工精度。
主軸冷卻系統-油冷機： 確保連續操作時溫度之恆定，有效抑制主軸溫昇，具有最佳散熱效果。
-
|
行程 |
單位 |
G2525 |
|
X 軸 |
mm |
2500 |
|
Y 軸 |
mm |
2500 |
|
Z 軸 |
mm |
1100 |
|
主軸鼻端至工作台面距離 |
mm |
50~1150 |
|
兩柱間距離 |
mm |
3320 |
|
工作台 |
||
|
工作台面積 |
mm |
2800x2800 |
|
最大荷重 |
Kg/m2 |
5000 |
|
T型槽 |
|
14x28HxP200 |
|
主軸 |
||
|
主軸型式 |
|
內藏式 |
|
主軸轉速 |
rpm |
24000 |
|
主軸馬達功率(連續/S6) |
kW |
30/37 |
|
主軸馬達扭力(連續/S6) |
Nm |
72/88 |
|
主軸錐度 |
|
HSK-A63 |
|

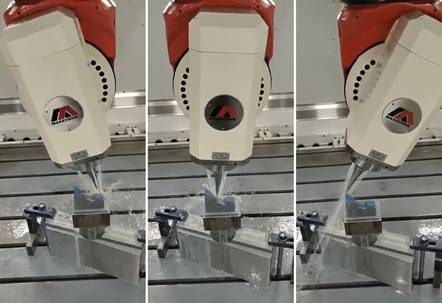

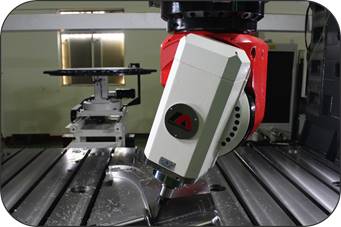

二軸頭 |
||
|
最大旋轉速度 A/C |
rpm |
60/60 |
|
最大扭力 A/C |
Nm |
1030/1030 |
|
剎車扭力(油壓操作) A/C |
Nm |
2500/2500 |
|
旋轉角度 A/C |
degree |
±115/±220 |
|
定位精度 A/C |
arc.sec |
±3/±3 |
|
進給 |
||
|
快速進給(X/Y/Z) |
m/min |
20/20/20 Opt:60/60/30 |
|
切削進給 |
mm/min |
1-20000 |
|
ATC&刀庫 |
||
|
刀庫型式 |
|
傘型 無刀臂 |
|
刀庫容量 |
pcs |
30 |
|
最大刀徑:相鄰刀/空鄰刀 |
mm |
100/150 |
|
最大刀具長度 |
mm |
300 |
|
最大刀具重量 |
kg |
7 |
|
刀柄規格 |
|
HSK-A63 |
|
空間及系統需求 |
||
|
氣壓需求 |
Kgf/cm |
7 |
|
油壓需求 |
Kg/cm2 |
90 |
|
電力需求 |
kVA |
120 |
|
最大佔地空間(W*L*H) |
mm |
8800*8260*5500 |
|
機器重量(不含選配件) |
kg |
53000 |
●列於上表機器規格均搭配標準附件，規格會依據不同附件搭配需有所改變
●詳細規格資訊請連絡當地代理商或產品銷售部門
●本公司保留產品修改之權利
|
標準配置: |
選用附件: |
|
●HEIDENHAIN
TNC 640 5軸控制器 -15” 螢幕, 手輪 -網路、USB及RS-232C介面 ●3軸絕對式定位馬達 ●全密閉式防護罩 ●歐系內藏式主軸 24000RPM,
HSK-A63 ●二軸頭 & 角度編碼器 ●HEIDENHAIN
3 軸光學尺 ●無刀臂式(傘型) 30 刀刀庫 ●3 軸線軌/P級/滾柱 或同等級 ●3 軸螺桿 (XY軸螺桿中空冷卻) ●XY軸螺桿環抱型支撐裝置 ●標準外罩 (無頂罩) ●自動集中潤滑系統 (三軸及培林潤滑) ●主軸油冷系統 ●主軸吹氣裝置 ●切削吹氣裝置 ●切削冷卻液系統 ●電氣箱冷氣裝置 ●工作照明燈 & 工作指示燈(三色燈) ●鏈鈑式鐵屑輸送機 & 鐵屑車 ●油水分離機 ●氮氣配重系統 ●油壓系統 ●後沖 ●清潔水槍 & 風槍 ●水平調整墊塊及螺栓 & 地錨 ●工具箱 ●操作手冊 (電子書) |
●HEIDEHAIN/SIEMENS/FAGOR
5軸控制器 ●KinematicsOPT/DCM ●內藏式高速主軸
HSK-A63/HSK-A100 ●主軸溫昇補償系統 ●單臂/雙臂(叉型) 二軸頭 ●刀庫
HSK-A63:30/60刀，A100:20/40/60刀 ●線性馬達-XY軸 ●自動集中黃油潤滑系統 (三軸) ●刀長量測系統 ●工件量測系統 ●校正球 ●鑄件溫控系統 ●變壓器及穩壓器 ●油霧切削系統 ●油霧回收機 ●刮板式/複合式 鐵屑輸送機 ●主軸中心出水系統/主軸中心吹氣系統 ●全罩(含頂罩) |

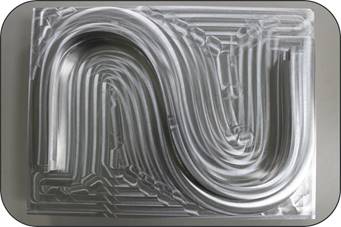

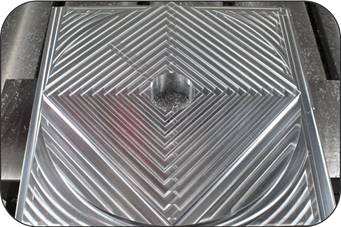

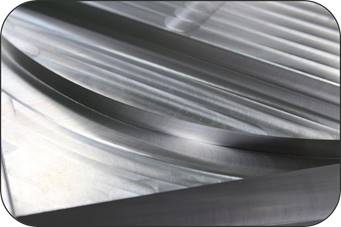

■ 加工應用
