工作台

單位

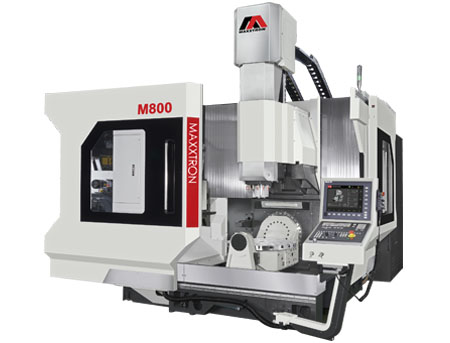

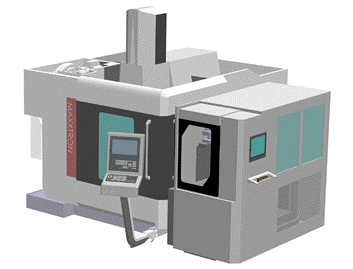

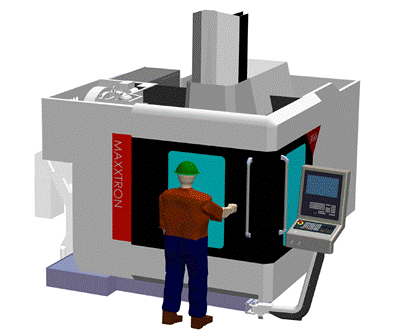

M800

工作台面積

mm

Ø800

驅動型式

Cam Roller Drive

最大工件

mm

Ø800 x 450

工作台承載 - 垂直 / 水平

Kg

800 / 800

工作台螺孔

mm

T14 Radial Type 8 Slots

/ 5X14HxP100

行程

X 軸

mm

800

Y 軸

mm

700

Z 軸

mm

500

主軸鼻端至工作台面距離

mm

150~650

三軸馬達 (HEIDENHAIN)

XYZ軸馬達功率

kW

6.5 / 5.4 / 6.5

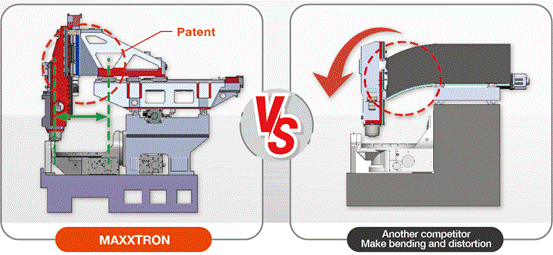

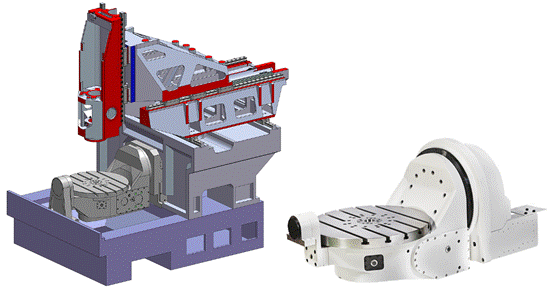

傾斜旋轉工作台B/C軸

馬達功率 B/C

kW

8.6 / 5.1

旋轉角度 B/C

degree

+50° to -110° / 360°

最大旋轉速度 B/C

rpm

25 / 25

剎車扭力(油壓操作) B/C

Nm

10296 / 5883

分割精度 B/C

arc.sec

45" / 15"

最小設定單位 B/C

degree

0.001 / 0.001

主軸

主軸型式

直結

內藏

主軸轉速

rpm

15000

18000

24000

主軸馬達功率(s1/max)

kW

11 / 42

20 / 62.2

25 / 111

主軸馬達扭力(s1/max)

Nm

70 / 200

57 / 180

36.6 / 104

主軸錐度

HSK-A63 / ISO40

HSK-A63

進給

快速進給(X/Y/Z)

m/min

48 / 48 / 48

切削進給

mm/min

1-20000

ATC&刀庫

刀庫型式

刀臂式

刀庫容量

pcs

32 / 48 / 60

最大刀具重量

kg

7

最大刀具長度

mm

250

最大刀徑:相鄰刀/空鄰刀

mm

75 / 127

空間及系統需求

氣壓需求

Kgf/cm

6 (L/min:1600)

油壓需求

Kg/cm²

70

電力需求

kVA

50

機台重量

kgs

9200

最大佔地空間(W*L*H)

mm

5300x2750x3500

標準配置:

選用附件:

lHEIDENHAIN TNC 640 / TFT 15" LCD

l網路卡、USB及RS-232C介面

l5軸絕對式定位馬達

l三軸光學尺

l旋轉工作台

l自動換刀系統30刀刀庫

l三軸線性滾柱式線軌

l自動集中潤滑系統

l主軸冷卻裝置

l主軸吹氣裝置

l工作照明燈及工作指示燈

l電氣箱空調裝置

l標準外罩半罩(無上蓋)

l水箱及後沖

l清潔水槍及風槍

l鏈鈑式鐵屑輸送機/集屑車

l油水分離機

l油壓系統

l水平調整螺栓及基礎墊塊

l工具箱

l使用操作手冊

lHEIDENHAIN/FAGOR 5軸控制器

SIEMENS/FANUC 5軸控制器

lKinematicsOPT/DCM/TCPM

l角度編碼器

l刀庫48/60刀

l內藏/直結高速主軸

l主軸溫昇補償系統

l自動黃油注油潤滑系統

l刀長量測系統

l工件量測系統

l穩壓器及變壓器

l切削油霧冷却裝置

l油霧回收裝置

l刮鈑式鐵屑輸送機/集屑車

l主軸中噴裝罝CTS
